    YTC850變頻串聯諧振電纜交流耐壓試驗裝置

            我司研發的YTC850串聯諧振試驗裝置適用于10kV、35kV等電纜的交流耐壓試驗。

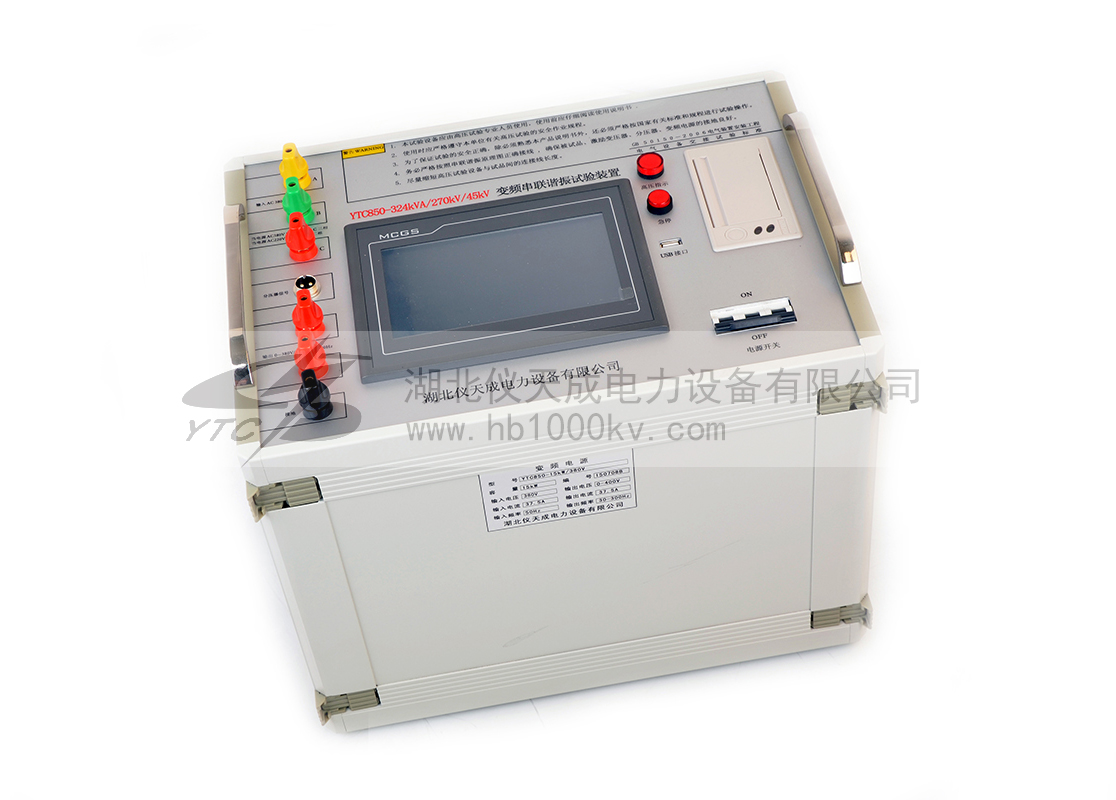

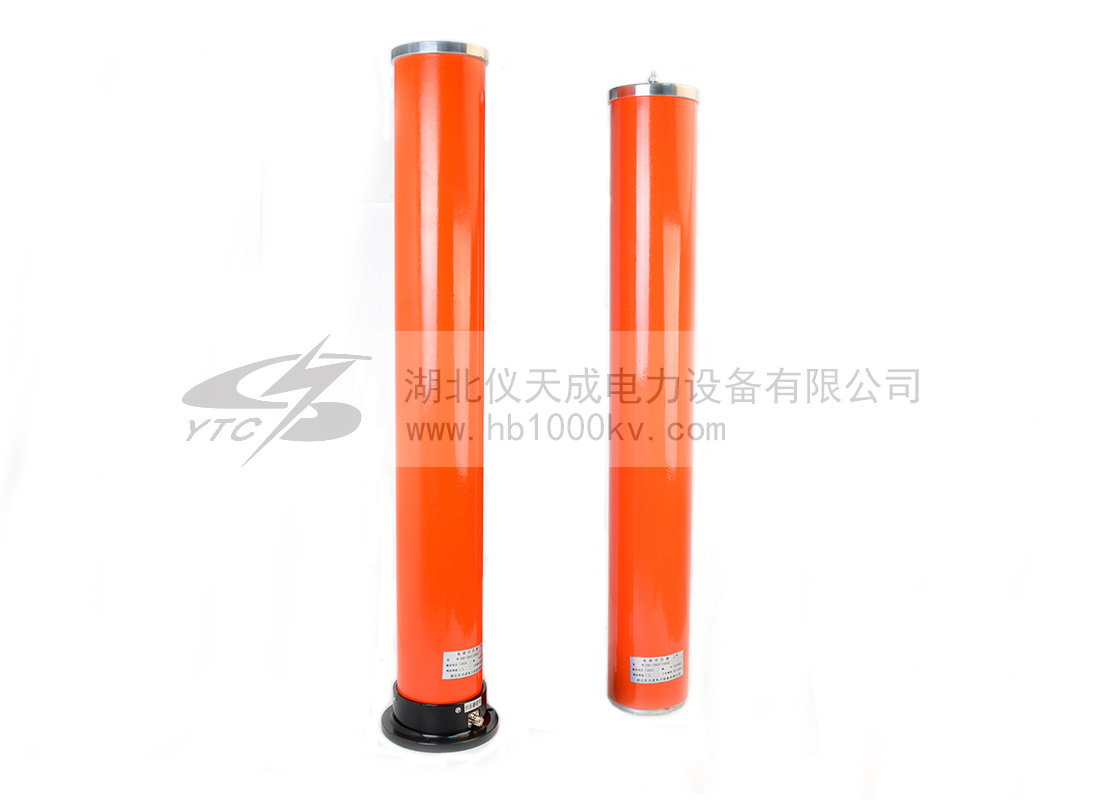

            電纜串聯諧振交流耐壓試驗裝置主要由變頻電源(主機)、勵磁變壓器、諧振電抗器、電容分壓器組成。
            頻率調節范圍:30~300Hz
            - 重量輕,適合現場試驗
            - 串聯諧振電抗器,勵磁變壓器采用干式環氧澆注,適合各類電纜要求
            - 可以根據客戶實際需求進行定制
    提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
    產品圖集 操作手冊 產品視頻
    產品簡介 PRODUCT INTRODUCTION

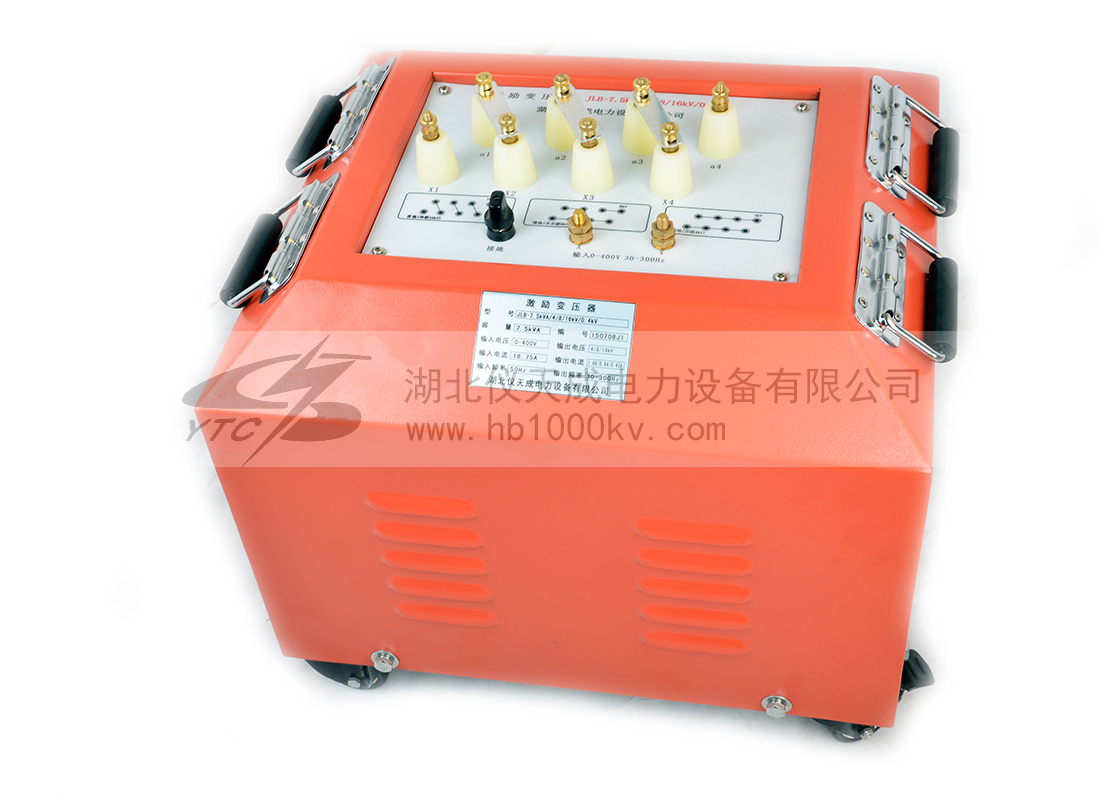

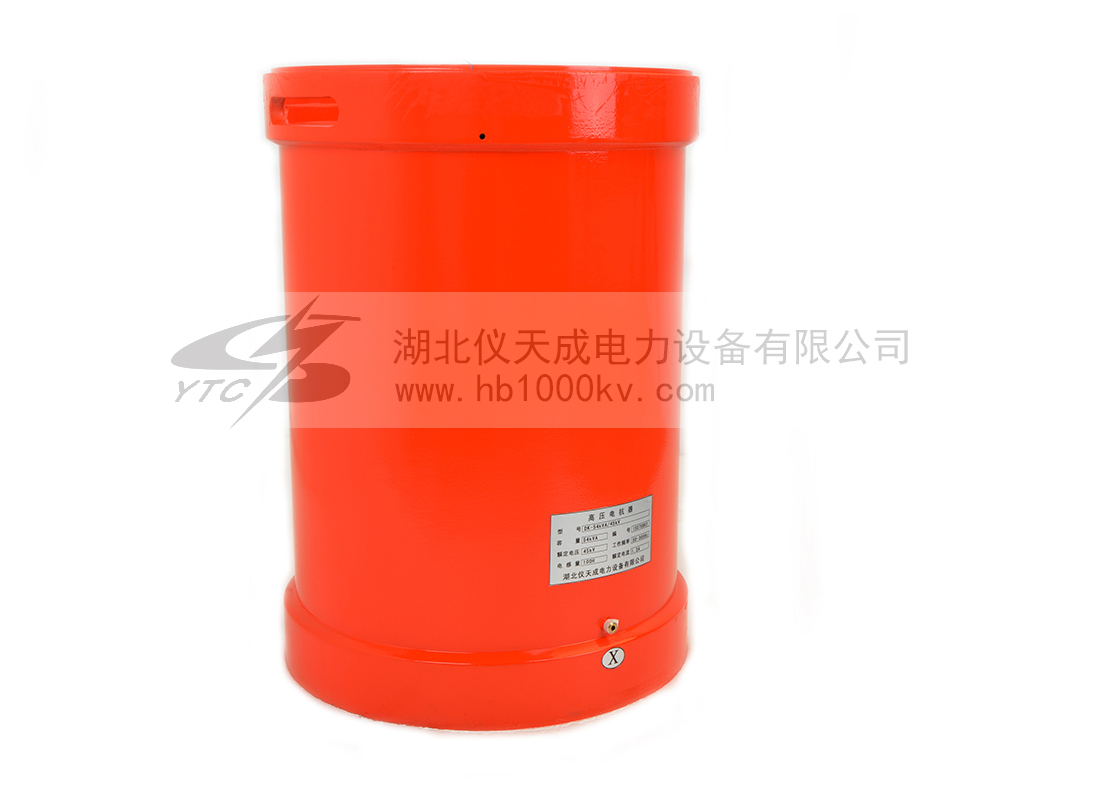

            YTC850串聯諧振試驗裝置由變頻電源、激勵變壓器(也可稱為勵磁變壓器)、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被試品上,用于測量被試品上的諧振電壓,并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路,提供串聯諧振的激勵功率。
            YTC850串聯諧振試驗裝置采用多級疊加的方式,多臺電抗器可并聯、串聯使用,分壓器既用來測量試驗電壓,也可以作為小電容量試品的補償電容,使得諧振頻率可以在30~300Hz范圍內完成多種電力設備的交流耐壓試驗。變頻串聯諧振基本原理是采用可調節(30--300Hz)串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。
           適用于10kV、35kV等電纜的交流耐壓試驗,變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振,在被試品上獲得高電壓、大電流。電纜交流耐壓試驗裝置主要由變頻電源(主機)、勵磁變壓器、諧振電抗器、電容分壓器組成。被廣泛用于電力、冶金、石油、化工等行業,適用于大容量,高電壓的電容性試品的交接和預防性試驗。

    產品別稱:變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜交流耐壓試驗裝置、電纜耐壓試驗裝置。

    產品特征:
    1、所需電源容量大大減小,試驗所需的電源功率只有試驗容量的1/Q。
    2、體積小,重量輕,一般為普通試驗裝置的1/3-1/5;
    3、
    串聯諧振試驗裝置諧振電源調頻及功率元件使用日本進口的優秀元器件,設計的是諧振式濾波電路,能改善輸出電壓的波形畸變,獲得很好的正弦波形,有效的防止了諧波峰值對試品的誤擊穿。
    4、變頻電源保護功能強,穩定性好;具備具備全自動(自動調諧、自動升壓)、全手動(手動調諧、手動升壓)以及半自動(自動調諧、手動升壓及手動調諧、自動升壓)的多種工作模式,可任意切換使用,操作方便;采用220V或380V單相電源,方便現場取電。
    5、配置靈活,擴展功能強。諧振電抗器采用多只方式,積木式組合,可串可并,滿足多種試品的試驗要求,更方便現場使用。
    6、大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置,試驗結果可保存、打印、上傳、回查等。


    產品特征 PRODUCT FEATURES
    技術參數 TECHNICAL PARAMETERS

    變頻串聯諧振試驗裝置基本參數:
    項目 技術參數
    額定輸出電壓   0~130 kV (有效值)及以下
    輸出頻率  20~300Hz
    諧振電壓波形 正弦波,波形畸變率≤1%
    滿負載工作時間 連續工作時間60min
    系統品質因數 最大負載下≥20
    頻率調節細度 0.1Hz,不穩定度≤0.01%
    工作電源  單相220V或三相380V±10%,工頻50Hz±5%

    系列產品配置及適用范圍:
    規格
    型號
    產品配置 試驗對象
    激勵變壓器
    規格
    (kVA/kV)

    變頻電源(kW)

    電抗器
    kVA/kV/H)
    電容分壓器
    kV/pF)
    電壓等級(kV 截面積(mm2 長度(km 運行頻率(Hz 試驗電壓(kV 激勵變輸出端選擇
    kV

    YTC850-675kVA/270kV

    30kVA/5/20kV/0.4kV

    30kW/220/380V
    單節
    6節)112.5kVA/45kV

    270kV/600pF
    110kv 400mm2 1km 30-300Hz 128kV 5/20kV
    110kV及以下電壓等級開關柜,互感器,GIS等電氣設備
    30-300Hz

    265kV

    5/20kV

    YTC850-324kVA/270kV

    15kVA/4/16kV/0.4kV

    15kW/220/380V
    單節
    (共10節)32.4kVA/27kV

    270kV/500pF
    110kV 400mm2 0.5km 30-300Hz 128kV 4/16kV
    110kV及以下電壓等級GIS、CT ,隔離開關,套管等變電站
    30-300Hz

    265kV

    4/16kV





    YTC850-270kVA/270kV






    15kVA/4/8/16kV/0.4kV





    15kW/220/380V





    單節
    (共6節)45kVA/45kV/110H





    270kV/500pF
    110kV 300mm2 0.2km 30-300Hz 128kV 4kV


    35kV
    630mm2 0.8km

    30-300Hz


    52kV


    4kV
    300mm2 1km
    120mm2 1.5km
    25mm2 2km
    10kV電纜(其中三節電抗器低端接) 630mm2 2km

    30-300Hz


    22kV


    4kV
    300mm2 3km
    120mm2 4.5km
    25mm2 7km
    110kV及以下電壓等級電氣設備 30-300Hz 265kV 16kV
    110kV主變,電容量≤0.02uF 45-65Hz 160kV 8kV




    YTC850-135kVA/108kV




    7.5kVA/1.5/3/6kV/0.4kV




    7.5kW/220/380V




    單節(共四節)33.75kVA/27kV/100H




    100kV/1000pF


    35kV
    630mm2 0.6km

    30-300Hz


    52kV


    3kV
    300mm2 1km
    120mm2 1.2km
    25mm2 2km


    10kV
    630mm2 1.8km

    30-300Hz


    22kV


    1.5KV
    300mm2 2.5km
    120mm2 3.5km
    25mm2 5.5km
    35KV及以下電壓等級電氣設備 30-300Hz 92kV 6KV




    YTC850-270kVA/108kV




    15kVA/1.5/3/6KV/0.4kV




    15kW/220/380V




    單節(共四節)67.5kVA/27kV/50H




    110kV/1500pF


    35kV
    630mm2 1.5km

    30-300Hz


    95kV


    6KV
    300mm2 2km
    120mm2 2.5km
    25mm2 4km


    10kV
    630mm2 3.5km

    30-300Hz


    128kV


    4KV
    300mm2 5km
    120mm2 7km
    25mm2 10km
    35kV及以下電壓等級電氣設備 30-300Hz 52kV 4KV



    YTC850-220kVA/22kV



    12kVA/1.2kV/0.4kV



    12kW/220/380V



    單節(共四節)55kVA/22kV



    30kV/3500pF



    10kV



    300mm2



    5km



    30-300Hz



    22kV



    1.2kV



    注:可以根據實際需求進行定制

    應用領域 APPLICATION FIELD

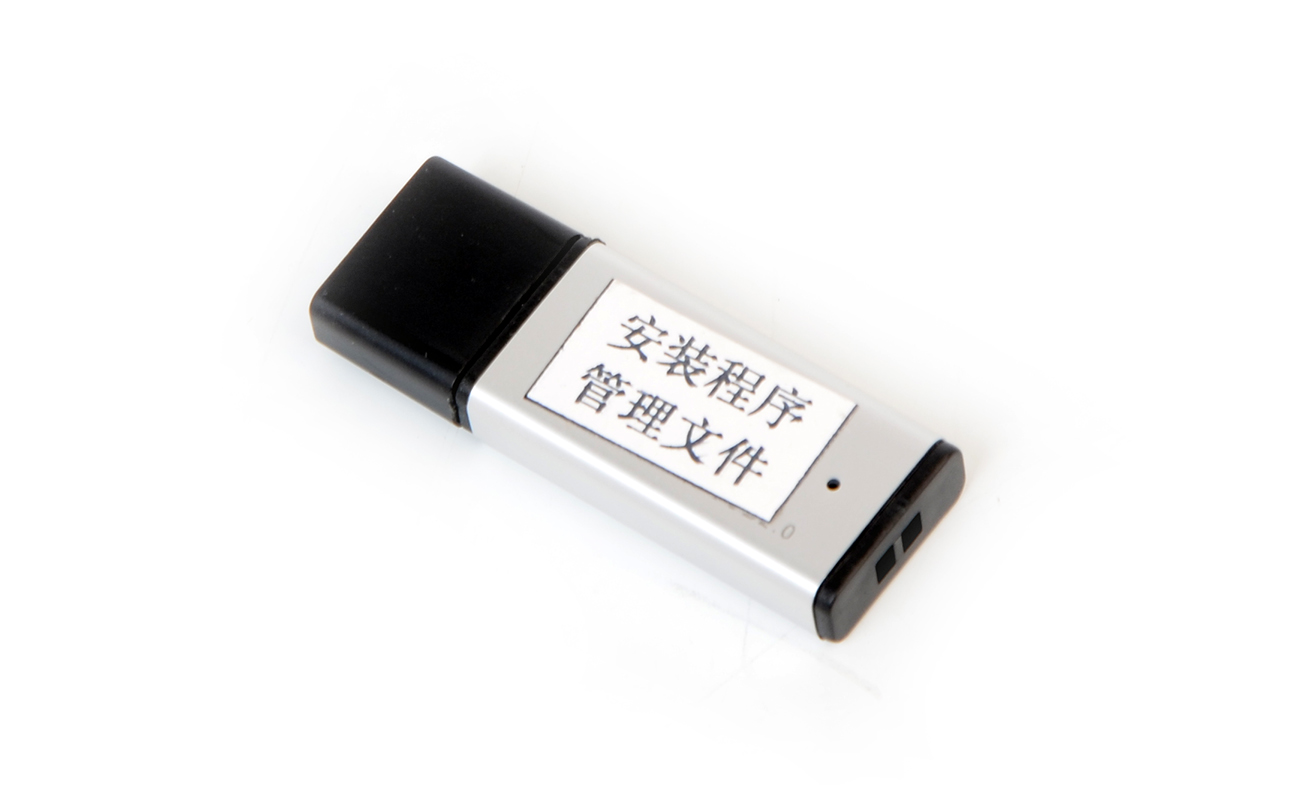

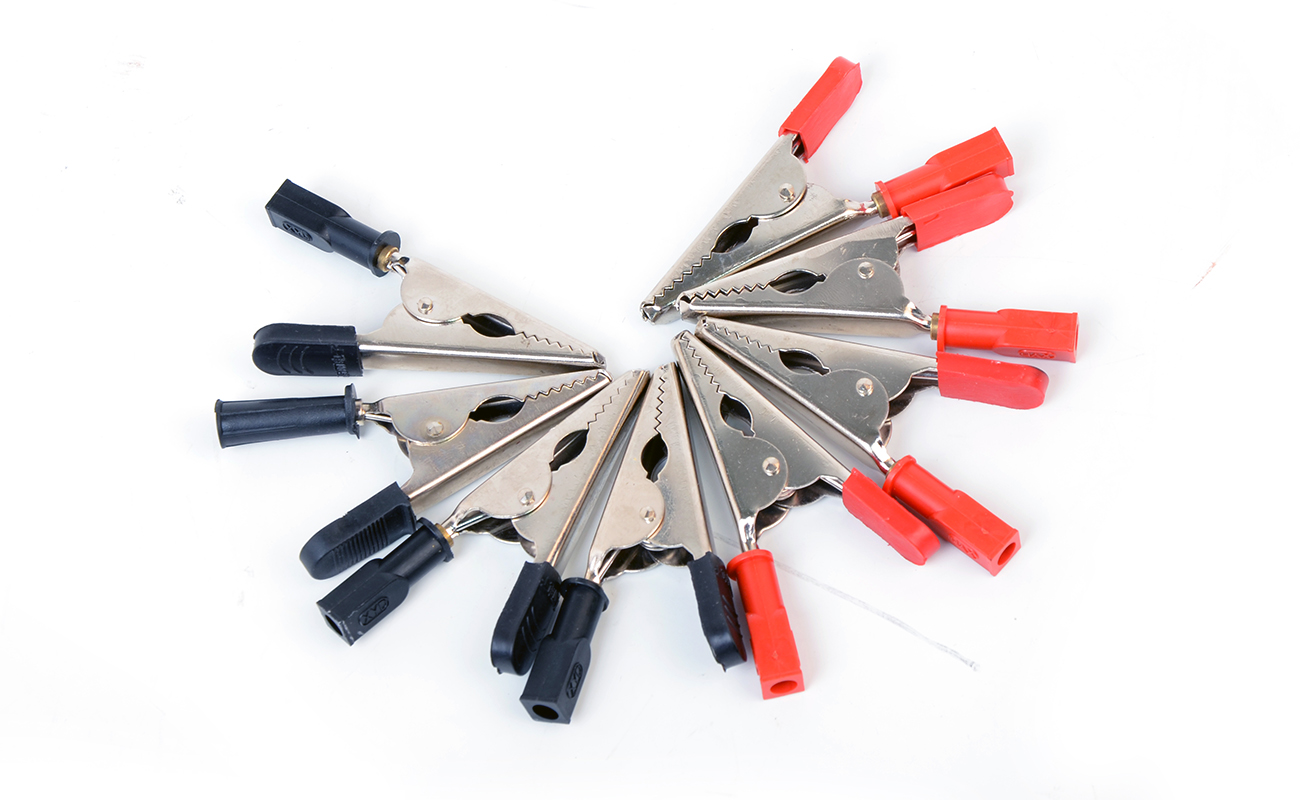

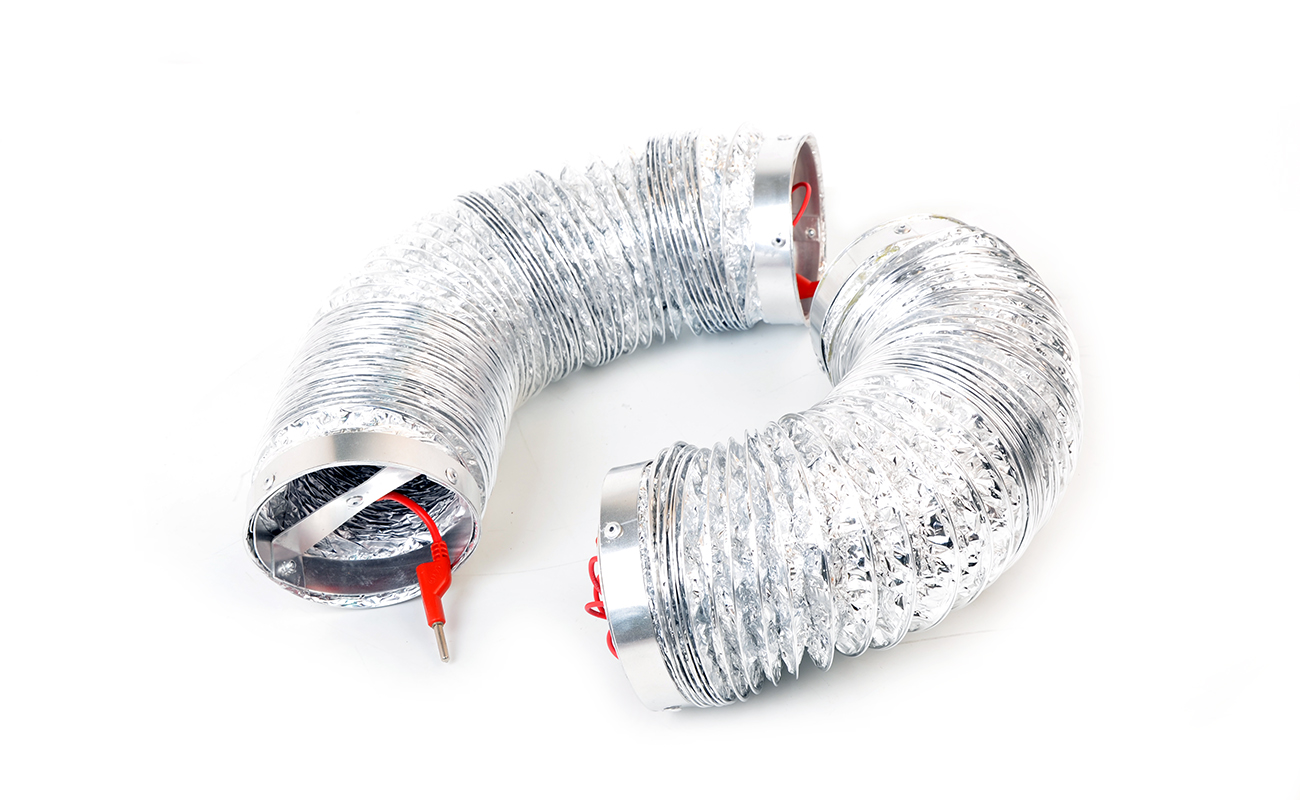

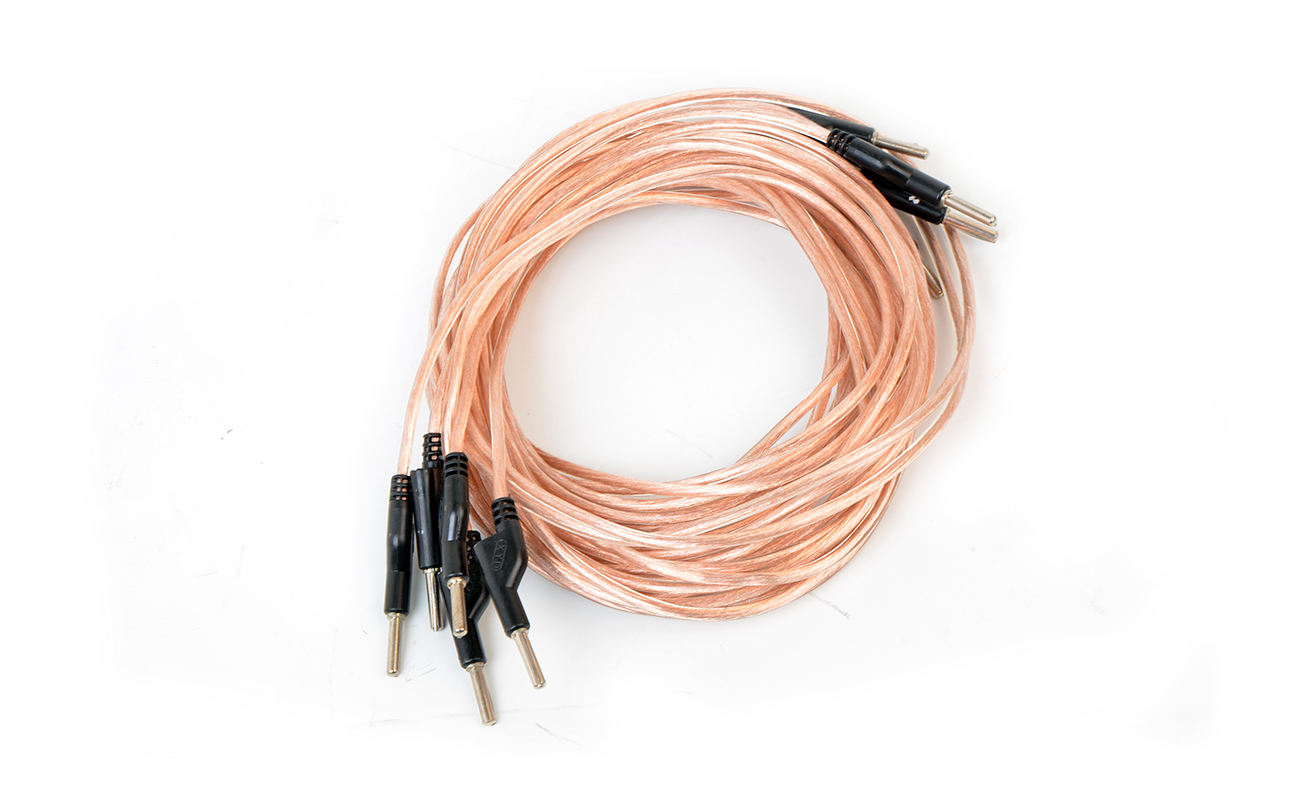

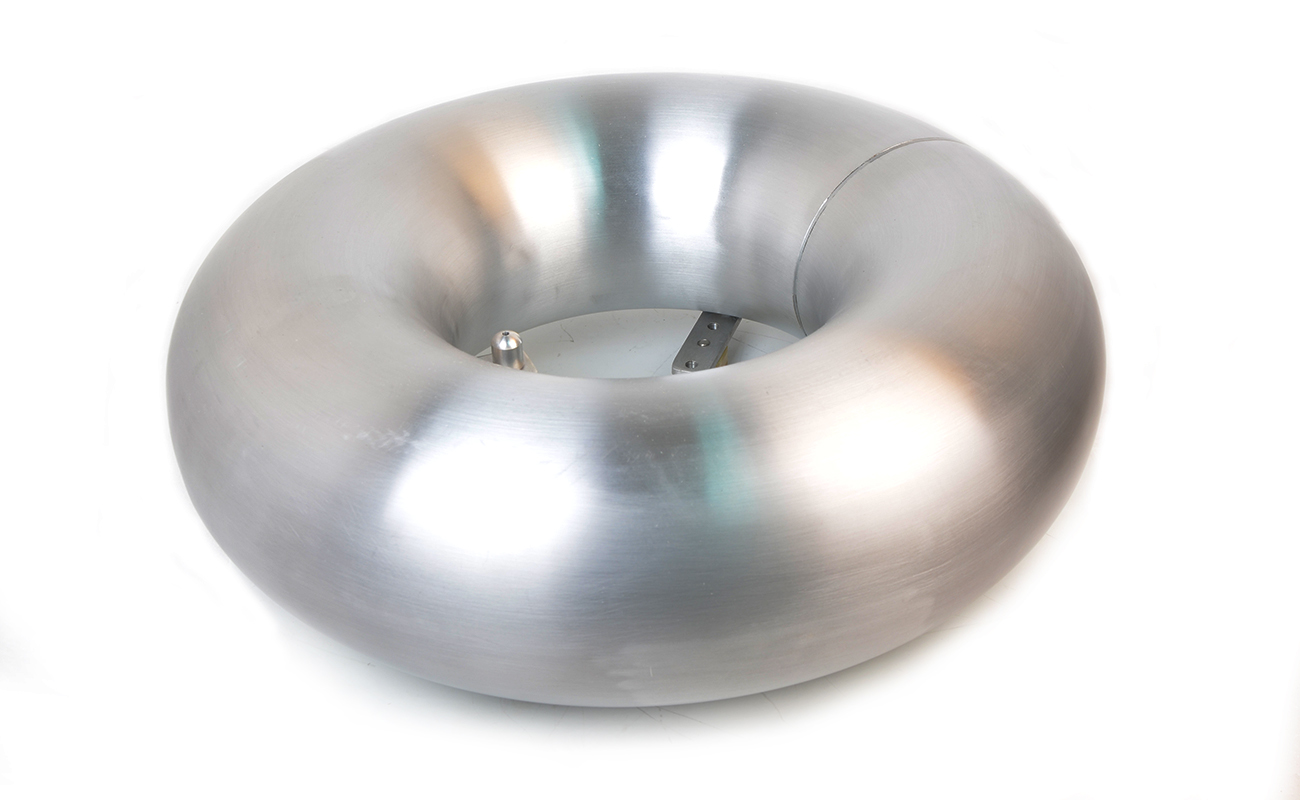

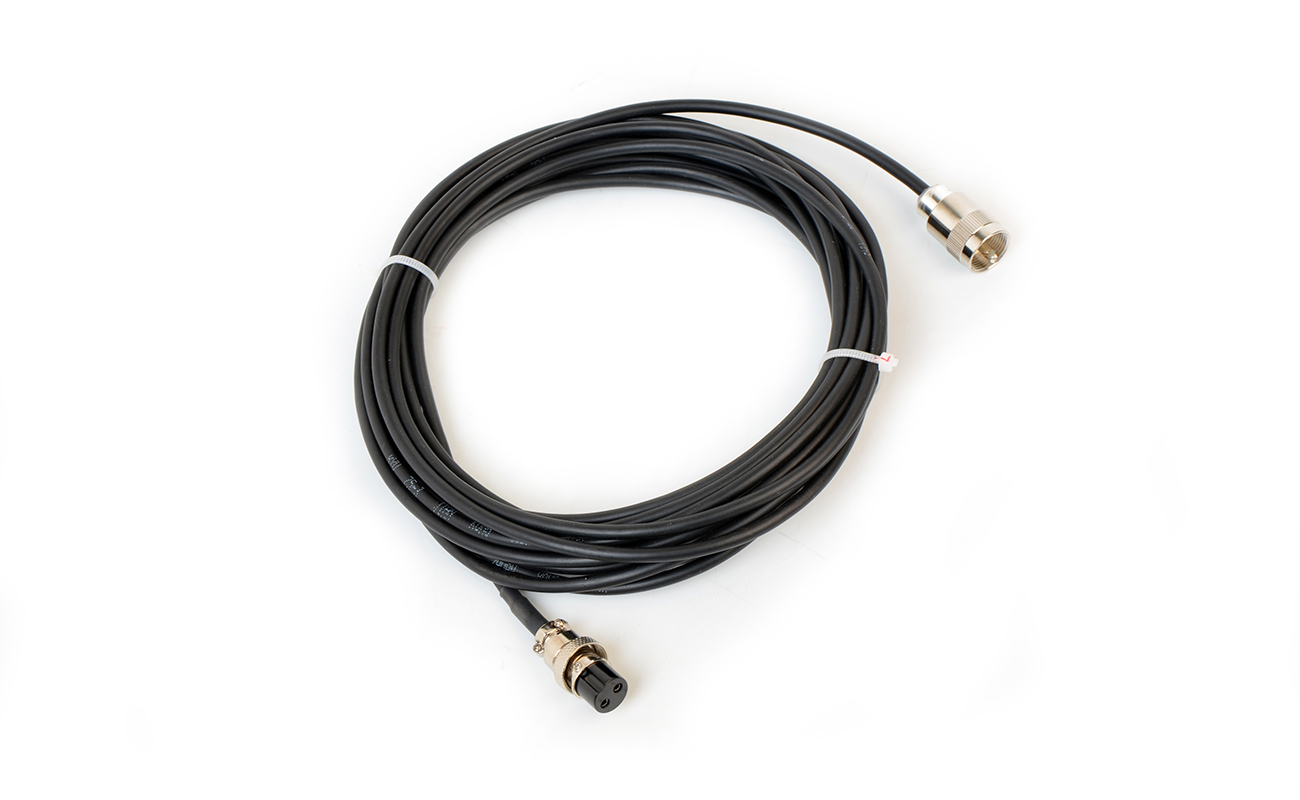

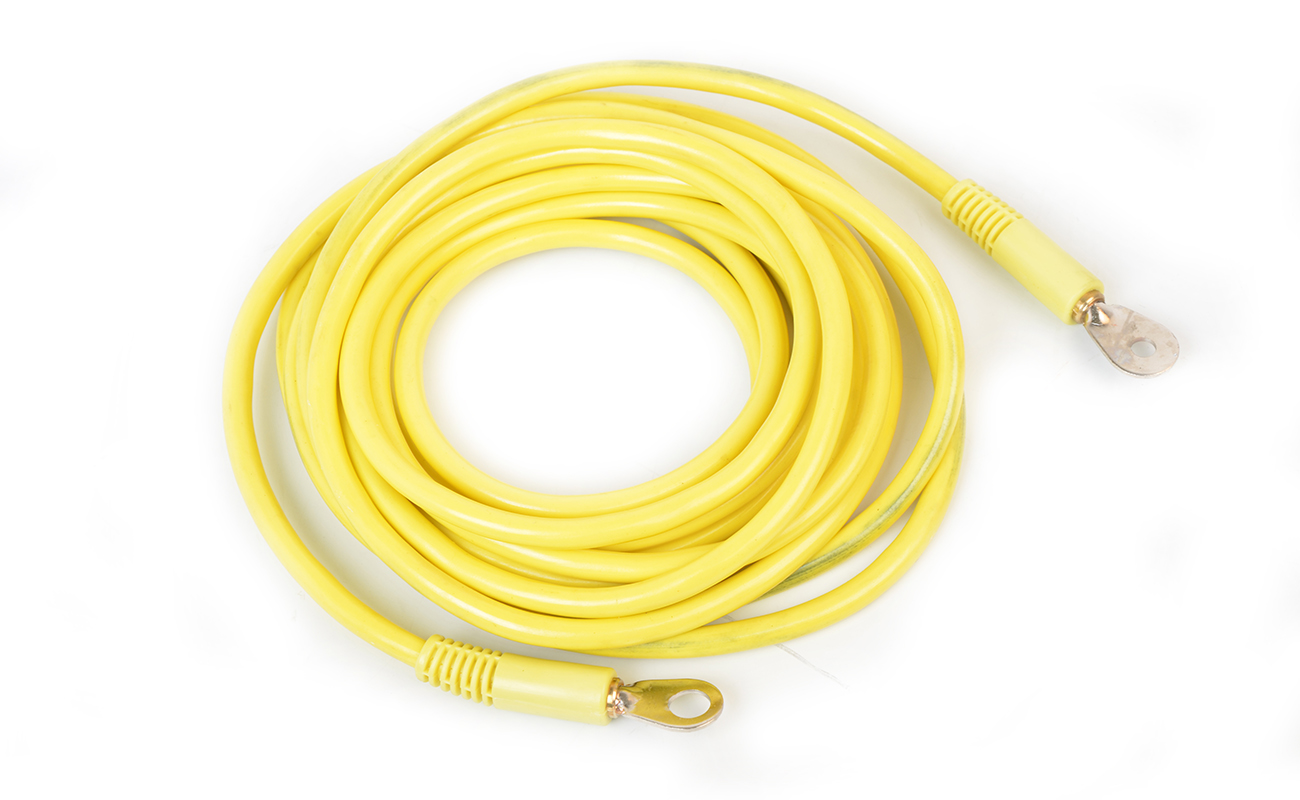

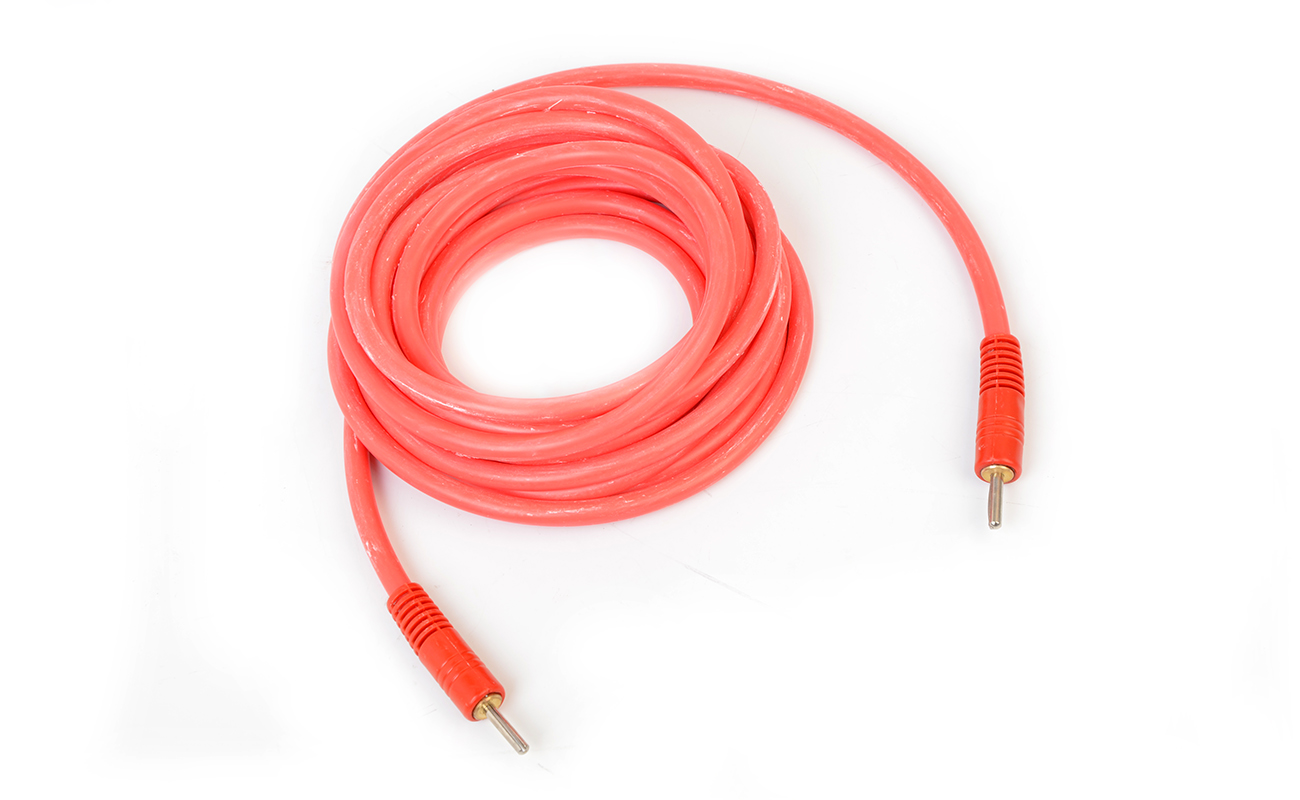

    附件配件 ACCESSORIES ACCESSORIES
    權威鑒定 AUTHORITY TO IDENTIFY

    企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
