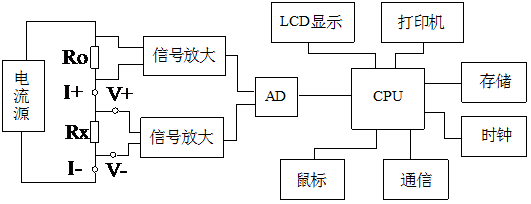

電流源的輸出恒流流過標準電阻R0和待測電阻Rx。采樣標準電阻R0上的電壓信號U0經濾波放大后，送入ad轉換，計算出電流值I，如式（1）所示。類似地，待測電阻Rx上的電壓信號UX經濾波和多級放大處理后被采樣并發送到ad以轉換為數字量。電阻值Rx由公式（2）計算。

        該儀器的操作面板符合人體工程學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備的環路電阻的測量。試驗電流為國家標準推薦的直流100A。可以在直流100A的情況下直接測量環路電阻，通過大屏幕液晶顯示器顯示測試結果，提供數據存儲、輸出打印、時間設置等功能，為用戶選擇50A檔位，自定義測試時間和最大設置時間595S大于標準60S；它是唯一能在家里達到0.01μm分辨率且非常穩定的接觸電阻測試儀，接觸電阻測試儀的性能大于進口大電流微歐姆表的性能。符合電力、供電部門的現場高壓開關服務和高壓開關廠的回路電阻測試的要求。

        電力系統常用的常規DC橋臂QJ44型接觸電阻的測量，只有毫安的這樣的測試電流的橋，很難找到減少回路導體的缺陷截面積。在測量由于該膜的由所述測量值的影響，該氧化物層在觸點之間的高電壓開關電路導電接觸電阻大幾倍，接觸電阻不能反映真實值。為了這個目的，最新的標準部DL / T845.4-2004“通用技術電阻測量裝置：回路電阻測試儀”等新的測試程序JJG1052-2009“回路電阻測試儀，線性電阻測試儀檢定規程”，以衡量取得的（隔離接觸電阻測量的電流）開關，斷路器等的電流不小于100A中，最小電流被保持為不小于預定的60S確保準確的測試結果。
        回路電阻測試儀是一種比較常規的高壓電力試驗設備，電力工作者在工作中，經常需要用到，因此需要了解該設備的工作原理，只有知道了該設備是怎么工作的，才能真正的掌握該設備的使用方法。
