伏安變比極性綜合測試儀是一款全自動化的PT、CT特性測試儀器，儀器可以完成的試驗包括： CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。儀天成電力設備有限公司就YTC8750A CT伏安變比極性綜合測試儀的技術參數以及面板圖做以下的講解。

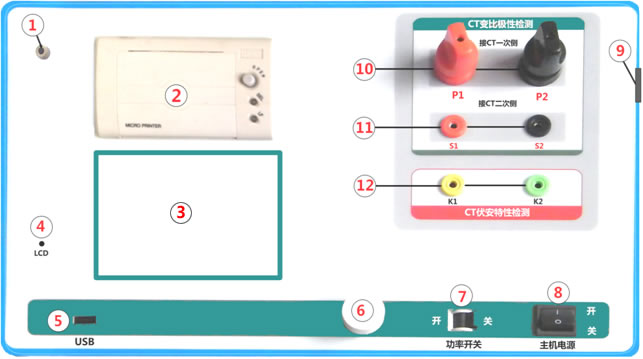

面板解說：
1 ——設備接地端子 2 ——打印機
3 ——液晶顯示器 4 ——顯示器背光調整口
5 ——通訊口 6 ——旋轉鼠標
7——功率開關，即調壓器開關 8——主機電源開關
9——主機電源插座（在機箱右側板上安裝） 10 ——變比試驗時大電流輸出端口
11 ——CT變比試驗時二次側接入端口 12 ——伏安特性試驗時電壓輸出端口
技術參數：
|
主要技術參數 |
|
工作電源 |
AC220V (50～60Hz) |
|
伏安輸出電壓 |
0～1000V |
|
伏安輸出電流 |
0-15 A |
|
變比輸出電流 |
0~600 A |
|
伏安測量精度 |
≤（0.2%*讀數+0.3%*量程） |
|
變比測量精度 |
≤ 0.5% |
|
角差測試精度 |
4分 |
|
比差測試精度 |
0.1級 |
|
工作溫度 |
－10～50℃ |
|
重量（Kg） |
18 |
儀天成電力設備有限公司
2018年9月29日
